IC7300 静音冷却ファンへ交換

-

IC7300は送信時にファイナル冷却ファンが勢いよく回り、音が大きくて結構気になります。

サイズ、風量がほぼ同じで、ノイズレベルの少ない製品を探して交換することにしました。

IC7300清音ファン交換後の写真
IC7300清音冷却ファンへ交換



▼内蔵されていたファン

取り外した内蔵ファン
Y.S.TECH　 FD128025HB-N

▼交換する清音ファン

               ainex CFZ-80RB


各ファンの仕様

▼回路図

IC7300ファン部分の回路図

▼改造
プチ改造とはいえ、ここからは自己責任です

  • コネクタを付け替える
    交換する清音ファンは3ピンです。メーカーによるとCFZシリーズの結線仕様は黒マイナス／赤プラス／白パルスです。
  • ファン側コネクタを切断。
    新しく用意した『コネクタ付コード 2P(A)』の線が赤白だったので、プラス・マイナスを間違わないように繋ぎ（はんだ付け）、テープで養生。
  • 既存のファンを取り外し、新しい清音ファンを取り付けて作業完了。


IC7300裏ブタを外してファンを接続

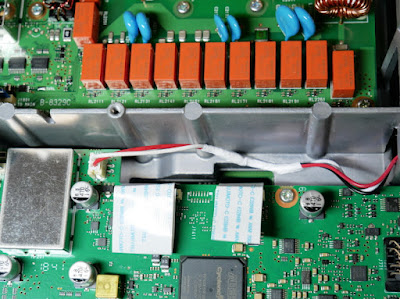

IC7300に清音冷却ファンを取付

▼結果

送信時のファン音は静かになり、気にならなくなりました。
TEMPモニターの温度上昇は、付け替え前と大差はありません。


▼ファンを付け替えた2024年1月から現在（2025年5月）まで、1年4か月が経過しましたが、
夏場も含めて特に問題なく動作しています。
