コモンモードフィルター作成 ＜common 1.アンテナ系 2.電源系 ＞

電波障害、回り込み、ノイズなどの対策と効果を期待してコモンモードフィルターを作成して取り付けています。

その忘備録です。

【１】アンテナ系のコモンモードフィルター作成

ATUオートアンテナチューナーの同軸ケーブルとコントロールケーブルの両方にコモンモードフィルターを取り付けています。

▼使用材料

• フェライトコア：　FAIR RITE 5943003801（FT240#43相当）
• 同軸ケーブル用：　同軸ケーブルRG-58A/U（50Ω）⇒　線径は5mmと細くて柔らかいので巻きやすい
• コントロールケーブル用：　4芯シールドケーブル　⇒　線径は5ｍｍ弱 の巻きやすいものを使用
• ロックタイ（結束バンド）：　線を固定するのに使用
• コネクター部品

 ▼作成

1）同軸ケーブル用

フェライトコアを2個直列にして、1コアに15ターン＝W1JR巻き、2個直列＝ 計30ターンで作成。

同軸ケーブルの両端、すなわちトランシーバー側とATU直下のそれぞれに挿入。

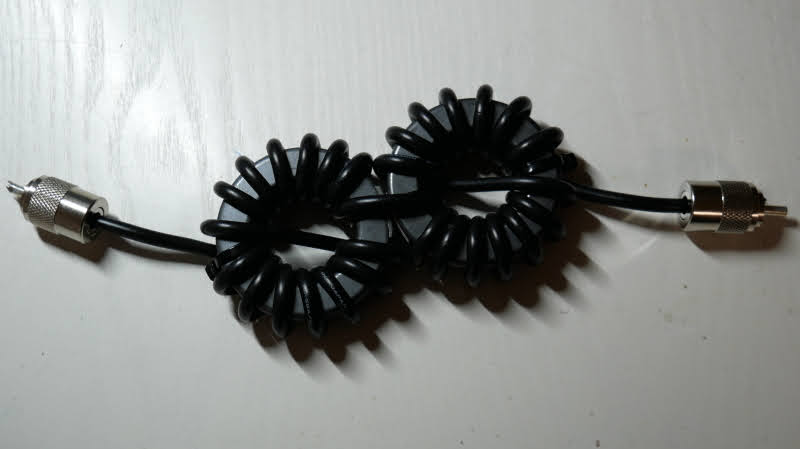

同軸ケーブル用コモンモードフィルター

2）コントロールケーブル用

ATU直下用にはフェライトコアを2個直列にして、1コアに17ターンW1JR巻き、２個直列＝計34ターンで作成。

ATUコントロールケーブル用コモンモードフィルター
（ATU直下）

トランシーバー側用にはフェライトコアを1個にして、17ターンW1JR巻きで作成。

ATUコントロールケーブル用コモンモードフィルター
（トランシーバー側）

▼LCRメーターでインダクタンスを簡易測定してみた

・同軸ケーブル用

1）RG-58A/Uを15ターン×2個直列⇒ 1KHz測定 462～489μH、100KHz測定 446～473μH

2）RG-58A/Uを15ターン×1個⇒ 1KHz測定 221～280μH、100KHz測定 205～215μH

・コントロールケーブル用

1）4芯シールドを17ターン×2直列⇒1KHz測定596～618μH、　100KHz測定575～595μH

2）4芯シールドを17ターン×1個⇒1KHz測定272～340μH、　100KHz測定240～263μH

▼結果／効果

シャックからアンテナまでのケーブルへの回り込みは見られず、家中にある周辺機器（テレビ、ビデオ、オーディオなど）へのインターフェアもありませんでした。

アンテナ系のコモン対策はこれで良しとしました。

2階ベランダに設置のATU接続線に
コモンフィルターを挿入

【２】電源系コモンモードフィルターの作成

電源系には線を挟むだけのクランプフィルターが簡単・便利なので多用しています。
昔、アンプI対策にクランプフィルターを取り付けて、インターフェアが無くなった経験があり、不要な回り込みがこれで防げ、効果があると信じて使用しています。

▼使用しているクランプフィルター

1）ZCAT3035-1330　太い線用

2）ZCAT2235-1030　一般的な太さの線用

上：　ZCAT3035-1330
下：　ZCAT2235-1030

▼LCRメーターでインダクタンスを簡易測定してみた

メーカーのデータシートが参考にできますが、自分なりに知りたくてLCRメーターで簡易測定してみました（ｆ＝100KHz）

• ZCAT3035-1330　測定値⇒1ターン＝3.89μH、2ターン＝13μH、3ターン＝29μH、4ターン＝51μH、5ターン＝81μH
• ZCAT2235-1030　測定値⇒1ターン＝2.65μH、2ターン＝13μH、3ターン＝27μH、4ターン＝47μH、5ターン＝76μH
•  両方とも同じ材質ですのでほぼ同様の結果でした。



▼使用状況

トランシーバーとつながっているケーブルのほぼすべてに取り付け、特に電源系は重点的に取り付けています。

• 外部電源までのDCラインは太いので、ZCAT3035-1330に2ターンにして8個連続で取り付けています。

• 外部電源のACラインには、ZCAT2235-1030を使って10個連続で取り付けています。

• 無線機につながっているマイクコードやUSBラインなどには、ZCAT2235-1030に３ターンしたものを取り付けています。

▼結果

目に見えた効果はさほど感じませんが、アンテナ系のコモンモードフィルターと合わせて行うことで、TVI等のインターフェアは防げています。



▼補足

• W1JR巻は7／ 8ターン巻いた後、折り返し時にコア内を通してから7／8ターン巻くので計15／17ターンとなります。
  巻きはじめと終わりが反対方向になるので扱いやすいです。

• 測定に使用したLCRメーターはDE-5000です。重宝しています。

LCRメーター　DE-5000



• コアの巻き数、必要な長さ、各バント（周波数）におけるインダクタンスなどはWEBページ＜　https://toroids.info/FT240-43.php　＞を利用させていただきました。複雑な計算が瞬時にでき、便利で感謝です。

• 今回のコアは2012年頃に購入したもので、当時の価格は今の1/4～1/5程度でした。現在はかなり値上がりしているので財布に厳しいです。

• コアを2個使用すると重くなります。ケーブルに負荷をかけない取付方法の工夫が必要です。

▼余談＜昔と今＞

アマチュア無線を始めた1965年ころは、送信機にローパスフィルタを、テレビ側にハイパスフィルターを取り付けましたが効果はなく、10W出力でもインターフェアに悩まされました。

 近年、テレビ放送のデジタル化や有線化、新スプリアス対策された無線機、テレビ受信ブースターのシールド化などが進みました。
フェライトコア素材などの入手が容易になり、コモン系対策を施しやすくなり、ようやくインターフェアから解放されるようになってきました。

アマチュア無線を楽しむにはいい時代になったと感じています。

 次の写真は1986年頃に購入した『トロイダル・コア活用百科』です。隅から隅まで読みあさり、正に活用しました。
当時、ようやく市販されるようになったアミドン社のコアを入手して、フィルターやバラン作りなど、見よう見まねで作りました。
新版が出版されているようですが、今もこの本は手放せません。

『トロイダル・コア活用百科』
1986年9月第6版CQ出版KK
