IC7600とパソコン接続

-

 IC7600はインターファイスを作成してパソコンに接続して,

Turbo HAMLOG、WSJT-X、JTDX、DSCW、MMTTY、MMVARIなど、便利なソフトを活用しています。

IC7600前面


IC7600後面パネル
IC7600後面パネル


１．CW Keyジャック⇒フロントとリアにあり便利です

  • フロントのCWジャック⇒CWパドルを接続
  • リアのCWジャック⇒DSCW
    DSCWソフトの取扱説明に記載されているCW符号送信用インターフェイスを作成してCOMシリアルポートへ接続
これでDSCWのマクロにセットした定型文やPCのキーボードからも送信可能です。

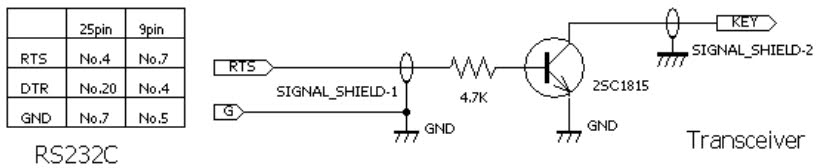

DSCW用インターファイス回路図
　PCへのインターフェイス回路（DSCWの取説から）


DSCWインターファイス
CWジャック内にTR回路を収納

２．USBポート⇒パソコンのUSBポートに接続

  • WSJT-X、JTDXは送信受信とも【USB Audio CODEC】を使用
  • DSCW、MMTTY、MMVARIは受信のみ【USB Audio CODEC】を使用



３．CI-Vリモートジャック⇒USB変換のインターフェイスを作成

  • HAMLOGに利用して運用周波数を取得

CI-Vインターファイス
USB変換のインターフェイス

基板はStrawberry Linux社で見つけた、シリコンラボラトリCP2103を使ったUSBシリアル変換基板を利用しています。

DSCW、MMTTY、MMVARIを利用したQSO記録をHAMLOGに転送する際に、詳細な周波数が記録できて便利です。



４．ACCソケット１⇒RTTYをFSKで運用できるようにインターフェイスを作成

IC7600本体でRTTYやPSK運用は可能です。

しかし、MMTTYやMMVARIソフト利用が便利なので、ACCソケット1のRTTYを利用してFSK（Radio Frequency Shift Keying）運用できるようにしています。

最近はRTTYやPSKモードの運用局が減少してあまり出番がありませんが・・・

ACCソケット1の図
ACCソケット1①RTTY（FSK）　②GND　③SEND（PTT）

　　　

COM Portへのインターファイス回路図
“2SC1815”は“2SC945”
“1S1588”は“1S2076A”に変更

　

  •   回路はWeb公開されているものを参考にさせていただきました
  • 手持の都合で部品を変更しています
ACC1とPCのCOMポートに接続


 ★パソコン側（ディスクトップ）RC232C増設COMポート

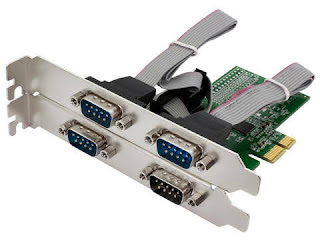

最近のパソコンはRC232CのCOMポートが無いものがほとんどなので、PCIExpress2.0にRC232Cボード 4ポート（OWL-PCEX2RS232X4）を取り付けています。

RC232C　COMポート
RC232C増設COMポート　
